Flachschläuche

​Die Produktfamilie der Flachschläuche umfasst 4 verschiedene Typen:

  • Flachschlauch Type HR - NBR
  • Flachschlauch Type Jamaica M - PVC
  • Flachschlauch Type SI für Industrie und Bau - synth. Polyestergarn mit EPDM Einlage
  • Flachschlauch Type AQ für Trinkwasser - Polyurethan


Der Unterschied liegt, neben dem generellen Einsatzgebiet, vor allem in der Belastbarkeit bezüglich Zugfestigkeit aber auch hinsichtlich Betriebs- und Berstdruck, wobei die Type HR den höchsten Belastungen standhält.

Interesse geweckt?

Flachschlauch schwarz, NBR

NBR

Flachschlauch Type HR, schwarz

Leistungsstarker Flachschlauch aus NBR (ölbeständige Kautschukmischung) mit synthetischem Gewebe aus 100 % hochfestem Polyestergarn. Hervorragende Abriebsfestigkeit durch Längsriefen der Außengummierung und trotz seiner Robustheit leicht und flexibel. Darüber hinaus bietet dieser Flachschlauch eine hohe Beständigkeit gegen Laugen, Salzlösungen, Säuren, Öl, Benzin und Treibstoff.

Anwendungsgebiete:

  • Agrar
  • Bewässerungsanlagen
  • Bauindustrie

weitere Vorzüge:

  • Temperaturbereich: -35° C bis +100° C
  • alterungs- UV- und ozonbeständig
  • verrottungs- und kältefest

Spezifikationen
Best.Nr. ø ID mm WS mm Betriebsdruck / bar Berstdruck / bar Zugfestigkeit in kg Gewicht / m m / Ro
5323 52 2.20 17 50 3700 0.41 kg 60
5324 75 2.50 17 50 6500 0.7 kg 60
5325 102 2.70 15 40 9200 0.85 kg 60
5326 127 3.20 10 35 12000 1.35 kg 30
5327 152 3 10 35 14000 1.6 kg 30
5445 203 3.50 10 30 15000 3 kg 30
Jamaica M

PVC

Jamaica M

PVC Flachschlauch mit Polyesterfadenverstärkung zur Durchleitung von flüssigen Medien. Druckfest.

Anwendungsgebiete:


  • Landwirtschaft
  • Bewässerungsanlagen
  • Bauindustrie


Technische Daten:


  • Temperaturbereich: -5 °C bis +60 °C

Rollenlänge:

  • bis ID 152 mm: 100 m
  • ID 204 mm: 50 m

Spezifikationen
Best.Nr. ø ID mm WS mm Betriebsdruck / bar Berstdruck / bar Zugfestigkeit in kg Gewicht / m
4341 51 2 10 30 250 0.41 kg
4342 63 2.50 8 24 480 0.57 kg
4343 76 2.50 8 24 600 0.7 kg
4361 102 3 8 24 785 1 kg
4362 110 3 8 24 865 1.15 kg
4363 127 3 6 18 970 1.35 kg
4364 152 3 4 12 1080 1.6 kg
4365 204 3 3 9 1495 2.4 kg
Flachschlauch für Bau und Industrie

synthetisches Polyestergarn mit EPDM Einlage

Flachschlauch Type SI für Industrie und Bau - inkl. STORZ

Vielseitiger Industrieschlauch aus 100 % synthetischem Polyestergarn mit einer hochwertigen Innengummierung aus alterungsbeständigem EPDM.

Anwendungsgebiete:

  • Wasserförderung (Baustellen, Industriebetrieben,...)

weitere Vorzüge:

  • Temperaturbereich: -40° C bis +100° C
  • flammwidrig
  • sehr leicht und flexibel
  • verrottungsfest

Spezifikationen
Best.Nr. Zusatz ø ID mm Betriebsdruck / bar Berstdruck / bar Gewicht m / Ro
5390 - 52 14 50 2.9 kg 10
5391 - 75 14 50 4.6 kg 10
5392 - 102 12 35 6.4 kg 10
5393 - 52 14 50 4.35 kg 15
5394 - 75 14 50 6.9 kg 15
5395 - 102 12 35 9.6 kg 15
5396 - 52 14 50 5.8 kg 20
5397 - 75 14 50 9.2 kg 20
5398 - 102 12 35 12.8 kg 20
5399 - 52 14 50 8.7 kg 30
5400 - 75 14 50 13.8 kg 30
5401 - 102 12 35 19.2 kg 30
5402 ohne Storz 52 14 50 29 kg 100
5403 ohne Storz 75 14 50 46 kg 100
5404 ohne Storz 102 12 35 64 kg 100

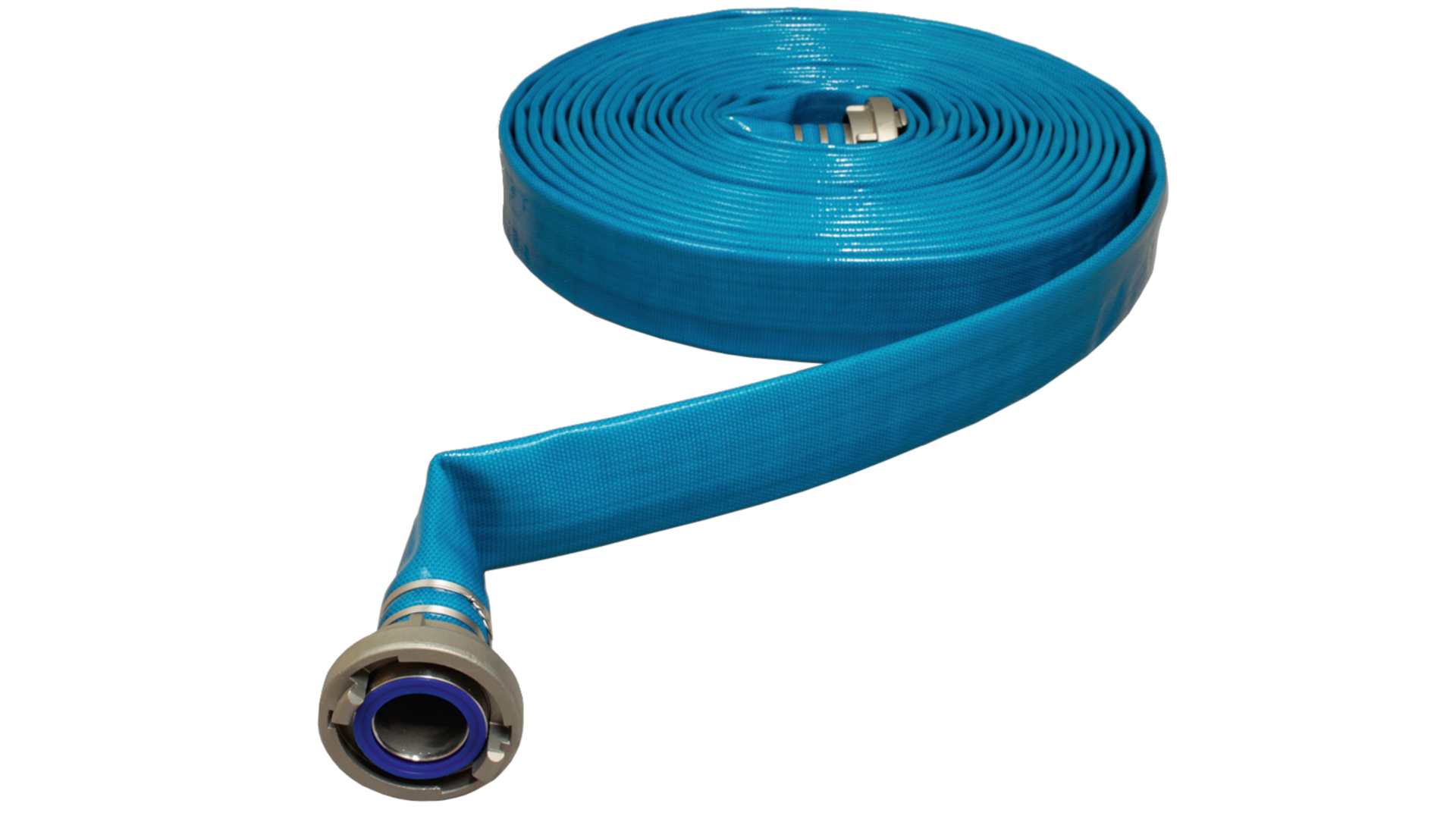

Flachschlauch für Trinkwasser inkl. Storz

Polyurethan

Flachschlauch Type AQ für Trinkwasser - inkl. STORZ

Sehr robuster Trinkwasserschlauch. Trotz seiner hohen Abriebsfestigkeit sehr flexibel. Einlage aus 100 % zerreißfestem Polyestergewebe, eingebettet in eine Innen- und Außenschicht aus thermoplastischem Polyurethan.

Anwendungsgebiete:

  • Trinkwasserversorgung
  • Trinkwasserübernahmeschlauch
  • Notversorgungsschlauch

weitere Vorzüge:

  • einfache Reinigung und Desinfektion
  • keine Trocknung erforderlich
  • minimaler Druckverlust durch sehr glatte Innenfläche
  • alterungs- und ozonbeständig

Zulassungen:

  • KTW-Empfehlung Kategorie A (UBA-Leitlinie)
  • DGVW W270
  • BS 6920-1:2000 (WRAS)

Spezifikationen
Best.Nr. ø ID mm WS mm Betriebsdruck / bar Berstdruck / bar Zugfestigkeit in kg Gewicht m / Ro
5405 25 1.70 17 50 1200 2.4 kg 15
5406 52 2.60 17 50 3700 7.13 kg 15
5407 75 2.90 17 50 6500 11.7 kg 15
5408 25 1.70 17 50 1200 3.2 kg 20
5409 52 2.60 17 50 37 9.5 kg 20
5410 75 2.90 17 50 6500 15.6 kg 20
5411 25 1.70 17 50 1200 4 kg 25
5412 52 2.60 17 50 3700 11.88 kg 25
5413 75 2.90 17 50 6500 19.5 kg 25
Schneekanonenschlauch

Polyestergarn mit EPDM Einlage

Schneekanonenschlauch - inkl. Edelstahl-Kamlok-Kupplungen

Vielseitiger Hochdruckschlauch aus zwei Lagen 100 % Polyestergarn mit einer hochwertigen Innengummierung aus extrem alterungsbeständigem EPDM.

Anwendungsgebiete:

  • idealer Zuleitungsschlauch für Schneekanonen

weitere Vorzüge:

  • Temperaturbereich: -40° C bis +60° C
  • das doppelte Gewebe ermöglich extrem hohe Betriebsdrücke
  • wartungsfrei
  • verschiedene Rollenlängen auf Anfrage

Spezifikationen
Best.Nr. ø ID mm WS mm Betriebsdruck / bar Berstdruck / bar Gewicht m / Ro
5461 52 4 60 150 14 kg 20
