Formteile - roh

Interesse geweckt?

Art. 518d

Art. 518d

Schlauchtülle

  • ​roh

Spezifikationen
Best.Nr. Artikel Code ø Tülle in mm außen Zusatz Länge WS mm Gewicht
3689 Art. 518d 50 - 130 mm 1.50 0.3 kg
3690 Art. 518d 76 - 130 mm 1.50 0.4 kg
3673 Art. 518d 80 - 130 mm 1.50 0.61 kg
3566 Art. 518d 100 - 210 mm 1.50 0.78 kg
3560 Art. 518d 108 - 210 mm 1.50 0.84 kg
3292 Art. 518d 120 - 210 mm 1.50 0.93 kg
3561 Art. 518d 125 - 210 mm 1.50 0.97 kg
3455 Art. 518d 133 3 Wülste 210 mm 1.50 1.01 kg
3562 Art. 518d 150 - 210 mm 1.50 1.16 kg
3668 Art. 518d 159 3 Wülste 210 mm 1.50 1.45 kg
3567 Art. 518d 200 - 250 mm 2 2.5 kg
3544 Art. 518d 216 3 Wülste 250 mm 1.50 2.1 kg
3657 Art. 518d 250 2 Wülste 250 mm 2 3.85 kg

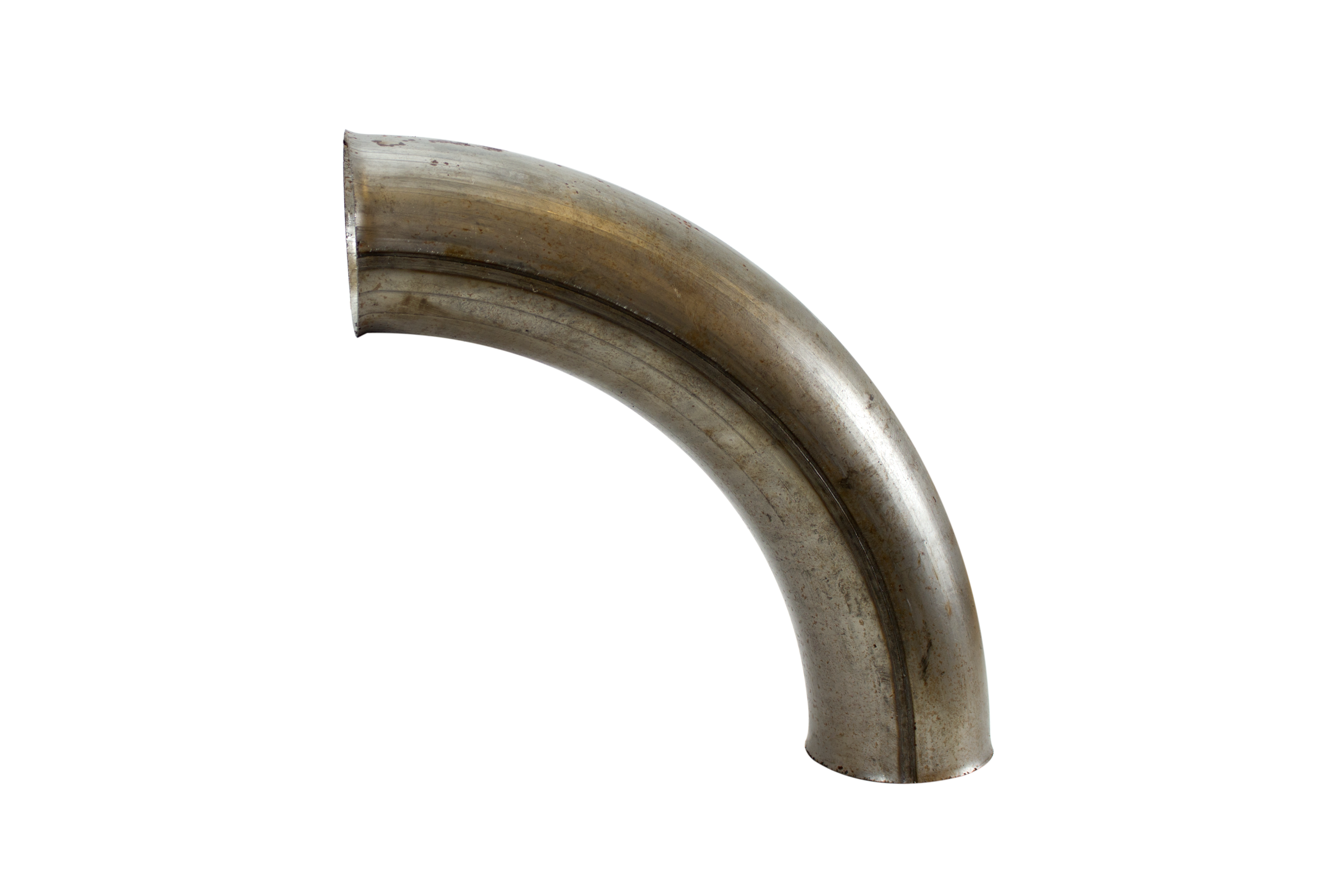

Art. 506

Art. 506

90° Bogen

  • ​roh

Spezifikationen
Best.Nr. Artikel Code Dimension in mm WS mm Gewicht
3009 Art. 506 100 1.20 1.13 kg
3050 Art. 506 120 1.20 2 kg
3071 Art. 506 150 1.20 2.85 kg
3023 Art. 506 200 1.50 3.6 kg
3893 Art. 506 100 2 2.21 kg
3894 Art. 506 120 2 3.03 kg
3726 Art. 506 150 2 4.5 kg
3727 Art. 506 200 2 4.7 kg
3732 Art. 506 250 2 6 kg
Art. 665 - Konus

Art. 665

Konus

  • ​Wandstärke: 1,5 mm
  • roh

Spezifikationen
Best.Nr. Artikel Code A mm B mm Länge Gewicht
3019 Art. 665 100 50 150 mm 0.51 kg
3060 Art. 665 120 55 150 mm 0.56 kg
3081 Art. 665 150 65 150 mm 1.08 kg
3254 Art. 665 159 100 100 mm 0.57 kg
3096 Art. 665 200 70 220 mm 0.76 kg
3741 Art. 665 250 80 220 mm 0.8 kg

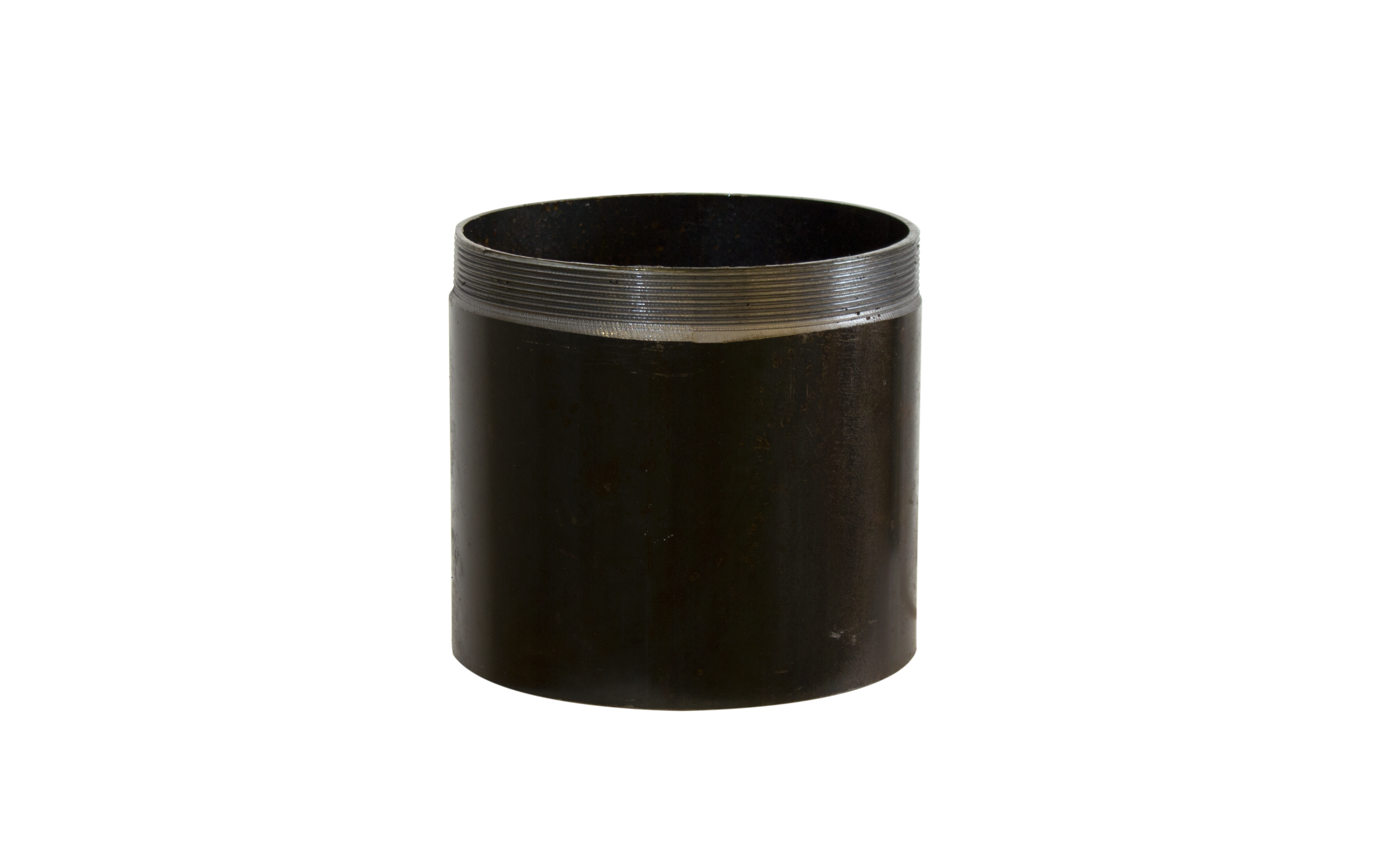

Art. 668

Art. 668

Gewindenipperl

  • ​roh
  • Wandstärke +/- 1 mm

Spezifikationen
Best.Nr. Artikel Code Gewindeanschluss Länge WS mm Gewicht
3299 Art. 668 3 Zoll 70 mm 6 0.91 kg
3190 Art. 668 4 Zoll 70 mm 6 1.18 kg
3192 Art. 668 5 Zoll 70 mm 6 1.44 kg
3191 Art. 668 6 Zoll 70 mm 6 1.71 kg
3395 Art. 668 8 Zoll 70 mm 6 3.02 kg
3250 Art. 688 4 Zoll 100 mm 6 1.69 kg
3251 Art. 668 5 Zoll 100 mm 6 2.06 kg
3252 Art. 668 6 Zoll 100 mm 6 2.44 kg
3224 Art. 668 8 Zoll 100 mm 6 4.03 kg
3020 Art. 668 4 Zoll 150 mm 6 2.54 kg
3061 Art. 668 5 Zoll 150 mm 6 3.09 kg
3082 Art. 668 6 Zoll 150 mm 6 3.66 kg
3225 Art. 668 8 Zoll 150 mm 6 6.05 kg

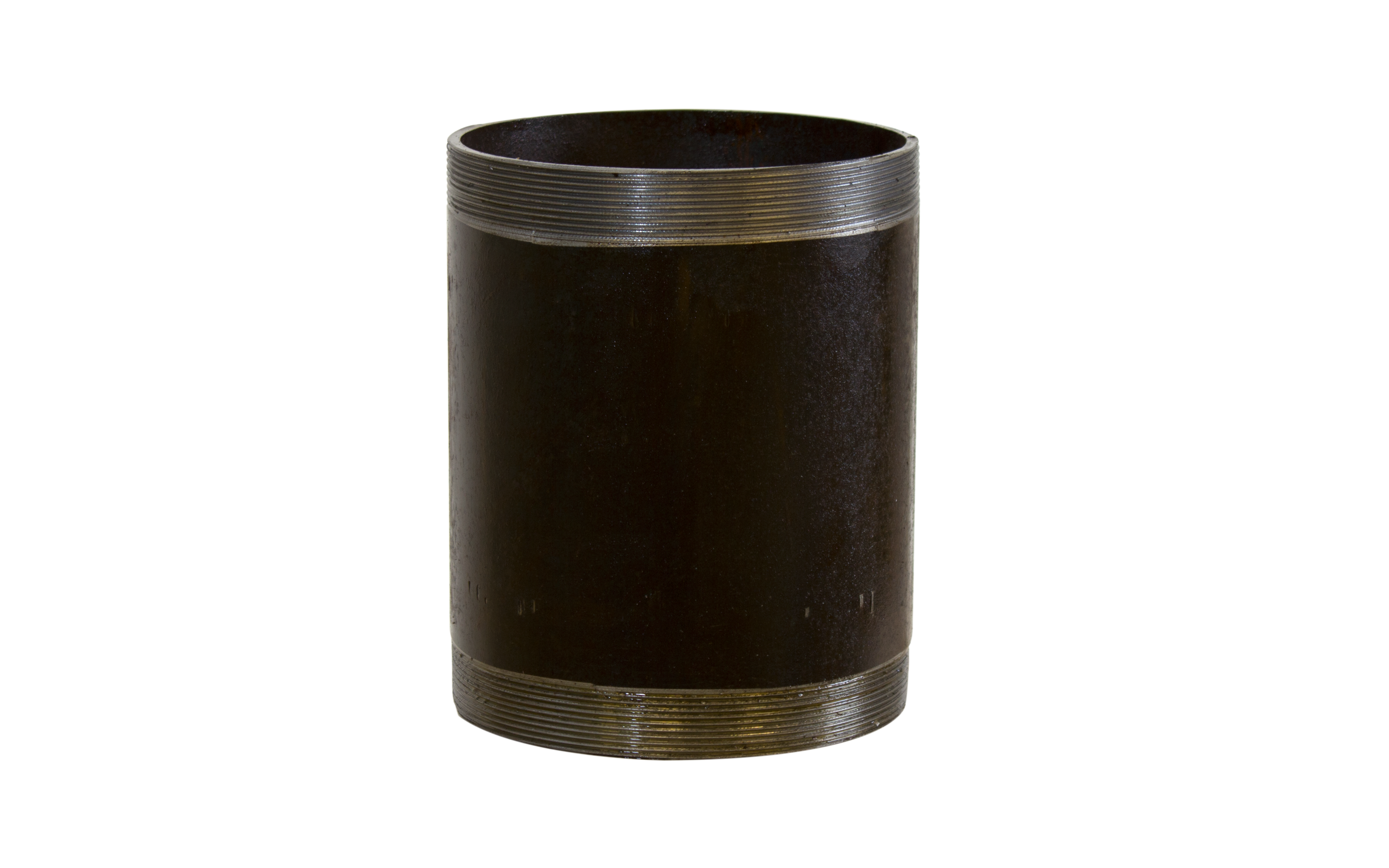

Art. 669

Art. 669

Gewindenipperl mit beidseitigem Gewinde

  • ​roh
  • Wandstärke +/- 1 mm

Spezifikationen
Best.Nr. Artikel Code Gewindeanschluss Länge WS mm Gewicht
3021 Art. 669 4 Zoll 200 mm 6 3.38 kg
3062 Art. 669 5 Zoll 200 mm 6 4.12 kg
3083 Art. 669 6 Zoll 200 mm 6 4.88 kg
