Vakuumpumpe

GARDA EVO

Die GARDA EVO bietet die Möglichkeit einer Vielzahl an Kombinationen von Vakuumpumpen, Kreiselpumpen, Hochdruckpumpen, Zapfwellen und glatten Wellen mit Keilnut, welche über ein Schaltgetriebe miteinander verbunden sind. Alle Kombinationsmöglichkeiten entnehmen Sie bitte dem Prospekt GARDA EVO welches zum Download zu Verfügung steht.

Technische Daten:


  • Drehzahl: 1000 UpM
  • Farbe: RAL 7021, 240 h Korrosionsschutz
  • Turbo Version: Standard bei Type GARDA EVO GK und JET-KF
  • Turbo Version: gegen Aufpreis für GARDA EVO 6500/AFI 27/AFI 27HS/AFI 35


In der Grundausführung stehen 6 Typen in den Versionen D, P und H (Antrieb Schaltgetriebe) zur Verfügung:


  • GARDA EVO 6500 - Kreiselpumpe GARDA 6500 - Ausgang A
  • GARDA EVO AFI 27 - Kreiselpumpe der Marke DODA - Ausgang A
  • GARDA EVO AFI 27HS - Kreiselpumpe der Marke DODA (HS= high speed) - Ausgang A
  • GARDA EVO AFI 35 - Kreiselpumpe der Marke DODA - Ausgang A
  • GARDA EVO GK - Welle - Ausgang A
  • GARDA EVO JET - Hochdruckpumpe Type Pratissoli KF - Ausgang A

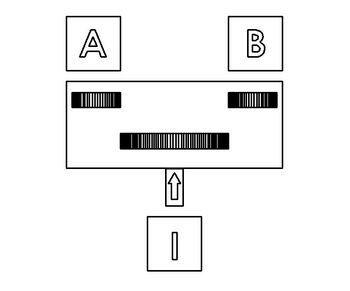

Bei diesen 6 Grundausführungen ist Ausgang A bereits belegt. Bei Ausgang B können nun Vakuumpumpen Version GA, Hochdruckpumpen, Zapfwellen oder glatte Wellen mit Keilnut montiert werden.



Prospekt GARDA EVO (1.22 MB) Umschaltplan - GARDA EVO Turbo mit zwei Hebeln (244.91 KB)

Interesse geweckt?

GARDA EVO

GARDA EVO

  • ​Die Angaben l/min, max. Druck und Kraft / kW beziehen sich auf die jeweilige Kreiselpumpe.
  • Version D: Getriebe mit Zapfwellenstummel
  • Version P: Getriebe mit glatter Welle mit Keilnut
  • Version H: Getriebe hydraulisch angetrieben - inkl. Ölmotor

Zum Anschluss bei Ausgang B stehen zur Verfügung:

  • Alle Vakuumpumpen in der Version GA - 1000 UpM (MEC 2000 - 8000/GA ausgenommen)
  • Zapfwellenstummel mit 540, 800, 1000, 1500 oder 2380 UpM
  • Glatte Welle mit Keilnut mit 540, 800, 1000, 1500 oder 2380 UpM

Spezifikationen
Best.Nr. Artikel Code Typ l/min max. Druck Kraft / kW
8168 6500/D Ausgang A = Kreiselpumpe 6500 6500 7 bar 60
8173 6500/P Ausgang A = Kreiselpumpe 6500 6500 7 bar 60
8654 6500/HW Ausgang A = Kreiselpumpe 6500 6500 7 bar 63
8169 AFI 27/D Ausgang A = Kreiselpumpe AFI 27 3500 6.5 bar 70
8174 AFI 27/P Ausgang A = Kreiselpumpe AFI 27 3500 6.5 bar 70
8655 AFI 27/HW Ausgang A = Kreiselpumpe AFI 27 3500 6.5 bar 70
8656 AFI 27 HS/D Ausgang A = Kreiselpumpe AFI 27 HS 2200 14 bar 105
8657 AFI 27 HS/P Ausgang A = Kreiselpumpe AFI 27HS 2200 14 bar 105
8658 AFI 27 HS/HW Ausgang A = Kreiselpumpe AFI 27 HS 2200 14 bar 105
8170 AFI 35/D Ausgang A = Kreiselpumpe AFI 35 4500 11 bar 130
8175 AFI 35 /P Ausgang A = Kreiselpumpe AFI 35 4500 11 bar 130
8659 AFI 35/HW Ausgang A = Kreiselpumpe AFI 35 4500 11 bar 130
GARDA EVO/GK

GARDA EVO/GK

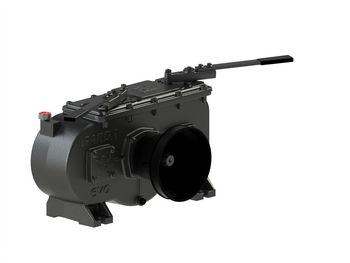

​Version DT: Antrieb Getriebe über Zapfwellenstummel - 1000 UpM

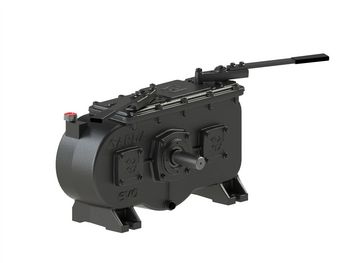

Version PT: Antrieb Getriebe über glatte Welle mit Keilnut - 1000 UpM

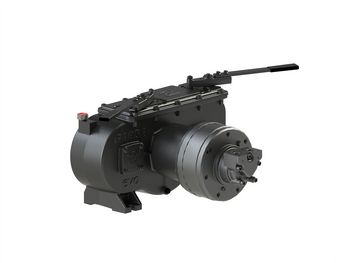

Version HTW: Antrieb Getriebe hydraulisch - Ölmotor inklusive


Bei allen Versionen ist die Turbo Version (2 Hebel um die miteinander kombinierten Pumpen gleichzeitig laufen zu lassen) Standard!


Bei der Type GK muss nun im ersten Schritt entschieden werden ob bei Ausgang A oder bei A und B eine Welle montiert ist. Im zweiten Schritt, welche Wellen (Zapfwelle oder glatte Welle mit Keilnut) montiert werden sollen. Im dritten Schritt können nun die UpM für Ausgang A bzw. A und B festgelegt werden. Zur Auswahl stehen: 540, 800, 1000 und 1500 UpM.

An Stelle einer Welle für Ausgang B kann natürlich auch bei dieser Type eine Vakuumpumpe Version GA (ausgenommen MEC 2000 - 8000/GA) montiert werden.

Spezifikationen
Best.Nr. Artikel Code Typ Zusatz
8171 GARDA EVO GK/DT Ausgang A = Welle Turbo Version / Getriebe mit Zapfwellenstummel
8661 GARDA EVO GK/DT Ausgang A und B = Welle Turbo Version / Getriebe mit Zapfwellenstummel
8176 GARDA EVO GK/PT Ausgang A = Welle Turbo Version / Getriebe mit glatter Welle
8662 GARDA EVO GK/PT Ausgang A und B = Welle Turbo Version / Getriebe mit glatter Welle
8660 GARDA EVO GK/HTW Ausgang A = Welle Turbo Version / Getriebe inkl. Ölmotor
8663 GARDA EVO GK/HTW Ausgang A und B = Welle Turboversion / Getriebe inkl. Ölmotor
GARDA EVO/JET

GARDA EVO/JET

​Version KF/DT:

  • Antrieb Getriebe: Zapfwellenstummel - 1000 UpM
  • Ausgang A: Hochdruckpumpe Type Pratissoli KF


Version KF/PT:

  • Antrieb Getriebe: glatte Welle mit Keilnut - 1000 UpM
  • Ausgang A: Hochdruckpumpe Type Pratissoli KF

Version KF/HTW:

  • Antrieb Getriebe: hydraulisch - Ölmotor im Lieferumfang enthalten
  • Ausgang A: Hochdruckpumpe Type Pratissoli KF




Bei allen Versionen ist die Turbo Version (2 Hebel um die miteinander kombinierten Pumpen gleichzeitig laufen zu lassen) Standard!


Von der Pratissoli Hochdruckpumpe Type KF stehen 5 Modelle zur Verfügung. KF 28, KF 30, KF 32, KF 36 und KF 40. Preis bleibt, unabhängig von ihrer Wahl, der selbe. Bei der Belegung von Ausgang B haben Sie wieder die freie Auswahl. Vakuumpumpe Version GA (ausgenommen MEC 2000 - 8000/GA), Hochdruckpumpe oder Welle.

Spezifikationen
Best.Nr. Artikel Code Typ Zusatz
8172 GARDA EVO JET KF/DT Ausgang A = Hochdruckpumpe Turbo Version / Getriebe mit Zapfwellenstummel
8177 GARDA EVO JET KF/PT Ausgang A = Hochdruckpumpe Turbo Version / Getriebe mit glatter Welle
8664 GARDA EVO JET KF/HTW Ausgang A = Hochdruckpumpe Turbo Version / Getriebe inkl. Ölmotor

Zusatzausstattung GARDA EVO

  • ​Beim Listenpreis handelt es sich um einen Aufpreis!
  • Ausnahme für GARDA EVO AFI 27HS: Turbo Version nicht möglich!

Spezifikationen
Best.Nr. Artikel passend zu Pumpe
10010 Turbo Version GARDA EVO 6500 / AFI 27 / AFI 35
10028 Ausgang Kreiselpumpe 140 mm GARDA EVO 6500
10029 Schneidanlage GARDA EVO 6500

GARDA EVO - Einzelteile

Spezifikationen
Best.Nr. Artikel passend zu Pumpe Gewicht
8163 Kreiselpumpe 6500 GARDA EVO 132 kg
