Stützwinden & Schnellhubstützen
Fast unbegrenzte Anwendungsmöglichkeiten!
Alle Produkte zu Stützwinden & Schnellhubstützen
Schnellnavigation
Type KRA 750
Stützwinde
- Untersetzungsgetriebe zweigängig
- höhenverstellbar - dreistufig
Spezifikationen
| Best.Nr. | Artikel Code | Außenrohr ø in mm | Teller ø in mm | Spindelhub in mm | max. stat. Tragfähigkeit | Gewicht |
|---|---|---|---|---|---|---|
| 5056 | KRA 750 | 110 | 250 | 420 | 10000 | 43.2 kg |

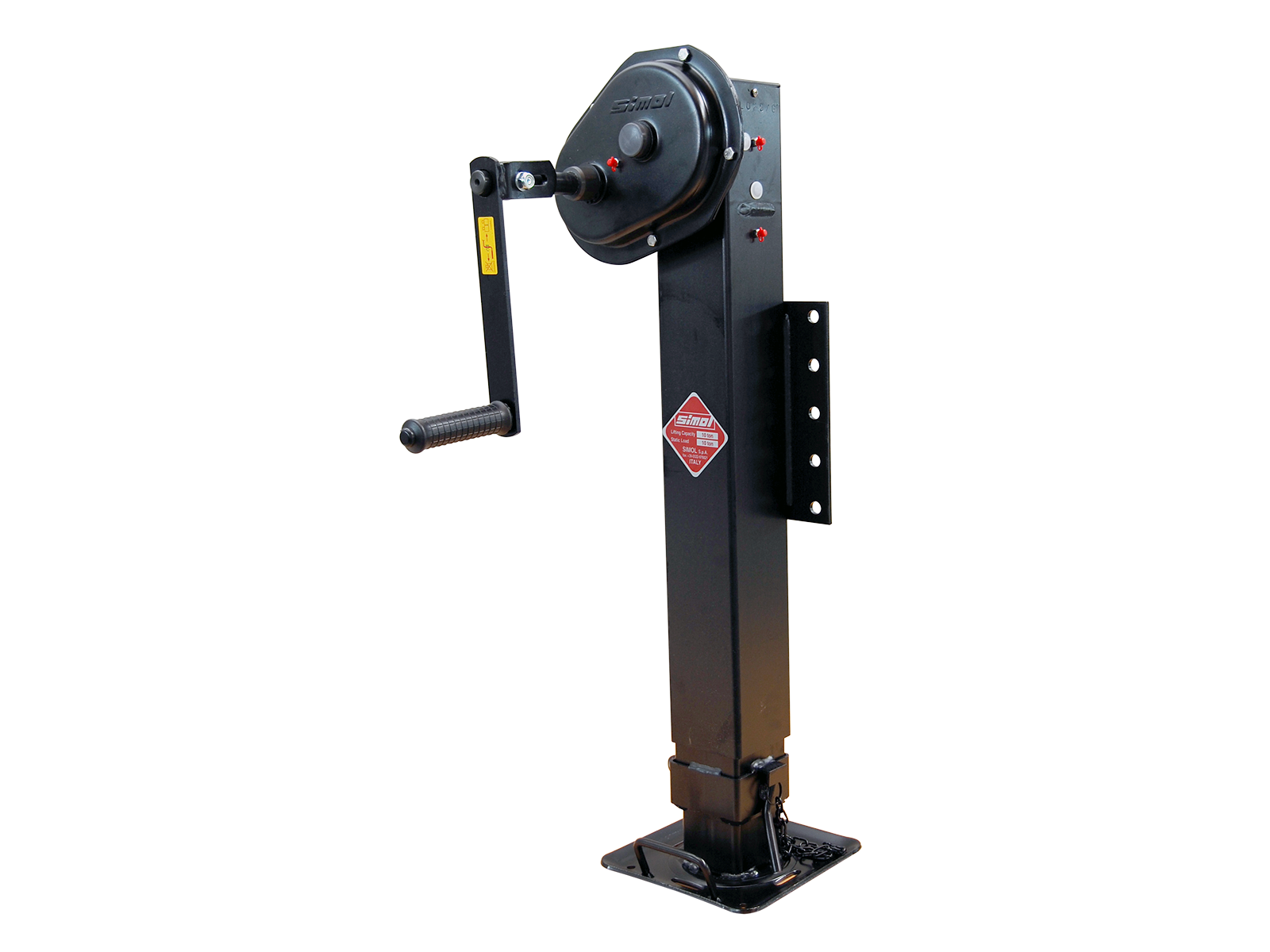

Type KRA 800 FL/N
Stützwinde
- Untersetzungsgetriebe zweigängig
- höhenverstellbar - dreistufig
- 3. Stufe: feuerverzinkt
- Kurbel: galvanisch verzinkt
- inkl. Flanschplatte
- Farbe: RAL 9005 schwarz
- Oberfläche: KTL Beschichtung (kathodische Tauchlackierung)
Spezifikationen
| Best.Nr. | Artikel Code | Außenrohr ø in mm | Teller ø in mm | Spindelhub in mm | max. stat. Tragfähigkeit | Gewicht |
|---|---|---|---|---|---|---|
| 5241 | KRA 800 FL/N | 110 | 250 | 460 | 10000 | 51 kg |
Ersatzteile zu KRA 750 u. 800 FL/N
- Abbildung zeigt Reparatursatz (5064)
Spezifikationen
| Best.Nr. | Artikel | passend zu | Gewicht |
|---|---|---|---|
| 5062 | Handkurbel | KRA 750 | 1 kg |
| 5089 | Handkurbel | KRA 800 | 1 kg |
| 5064 | Reparatursatz | KRA 750 u. 800 FL/N | 2 kg |
| 5145 | Seitendeckel mit Welle inkl. Zahnrad | KRA 750 | 2.7 kg |
Type DS510RC/2
Stützwinde
- höhenverstellbar - dreistufig
Spezifikationen
| Best.Nr. | Artikel Code | Teller ø in mm | Spindelhub in mm | max. stat. Tragfähigkeit | Gewicht |
|---|---|---|---|---|---|
| 5299 | DS510RC/2 | 220 | 170 | 6000 | 13.5 kg |
Type DG
Stützwinde
Erhältlich in zwei Ausführungen:
- DG 706/3SF - Einganggetriebe
- DG 709/3SFW - Zweiganggetriebe (zusätzlicher Schnellgang)
- höhenverstellbar - dreistufig
Spezifikationen
| Best.Nr. | Artikel Code | Außenrohr ø in mm | Teller ø in mm | Spindelhub in mm | max. stat. Tragfähigkeit | Gewicht |
|---|---|---|---|---|---|---|
| 5060 | DG 706/3SF | 80 | 220 | 300 | 2500 | 21 kg |
| 5065 | DG 709/3SFW | 80 | 220 | 490 | 2500 | 24.2 kg |
DG 600/3SF1W
Stützwinde
- galvanisch verzinkt
- Zweiganggetriebe
- Teller: 120 x 165 mm
- höhenverstellbar - dreistufig
Spezifikationen
| Best.Nr. | Artikel Code | Außenrohr ø in mm | Spindelhub in mm | max. stat. Tragfähigkeit | Gewicht |
|---|---|---|---|---|---|
| 5526 | DG 600/3SF1W | 70 | 300 | 3270 | 13.5 kg |
Type DG 590-3SF
Stützwinde
- galvanisch verzinkt
- Einganggetriebe
- Teller: 120 x 165 mm
- höhenverstellbar - dreistufig
Spezifikationen
| Best.Nr. | Artikel Code | Außenrohr ø in mm | Spindelhub in mm | max. stat. Tragfähigkeit | Gewicht |
|---|---|---|---|---|---|
| 5082 | DG 590-3SF | 70 | 360 | 1500 | 12.5 kg |
Type SF
Schnellhubstützen
- verzinkt
- passender Klemmhalter 48 mm: Best.Nr. 5068
Spezifikationen
| Best.Nr. | Artikel Code | Zusatz | Außenrohr ø in mm | Teller ø in mm | Gewicht |
|---|---|---|---|---|---|
| 5083 | SF 517 | Höhe Rohr: 590 mm | 48 | 95 | 1.8 kg |
| 5085 | SF 518 | Höhe Rohr: 690 mm | 48 | 95 | 2 kg |
